岐阜工場の事業紹介

5軸加工機

ブロー成形金型、射出成形金型のどちらにも対応可能。最大1300tクラスまで対応できる大型の加工機やブロー成型機を備え、多種多様な金型を製造しています。

ブロー成形用金型

ダクト

自動車内部の限られた空間に装着するため、扶桑グループで長年培った技術により、
複雑で高精度な金型を提供しています。

リア・スポイラー

高度な表面仕上げが必要とされる大型のブロー成形金型です。
トライ成形も自社で行っています。

ドア部品

小さな自動車部品にも、当社の金型が使われています。
お客様のニーズに合わせて、様々な用途・仕様の金型を設計製作しています。

射出成形用金型

ヒーターケース

当社が扱う金型の中でもトップクラスの難易度を誇る金型です。
その部品点数は多数に及び、全ての部品が高精度で製作され組み立てられます。
トライ成形も自社で行っています。

シロッコ・ファン

当社が得意とする金型のひとつです。
設備に旋盤3台、高精度ワイヤーカット(Φ0.1~0.25)4台、その他2台にてファンの部品加工を行っています。
トライ成形も自社で行っています。

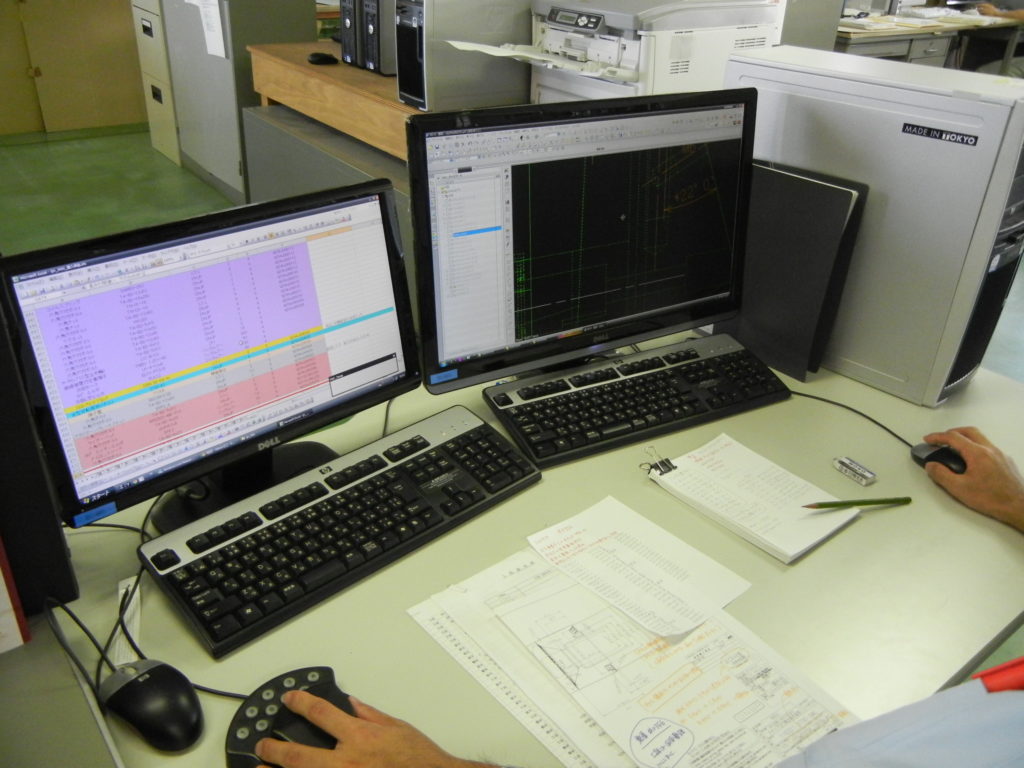

金型設計

設計技術者による丁寧な対応

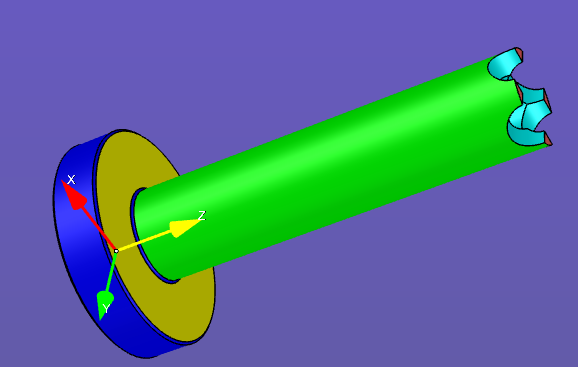

各種図面作成、3次元CADデータ作成を行います。
デザインレビュー等を通して、お客様の要望を図面へと落とし込んでいきます。

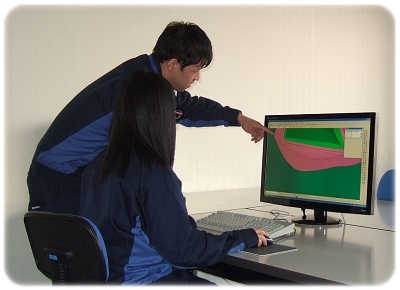

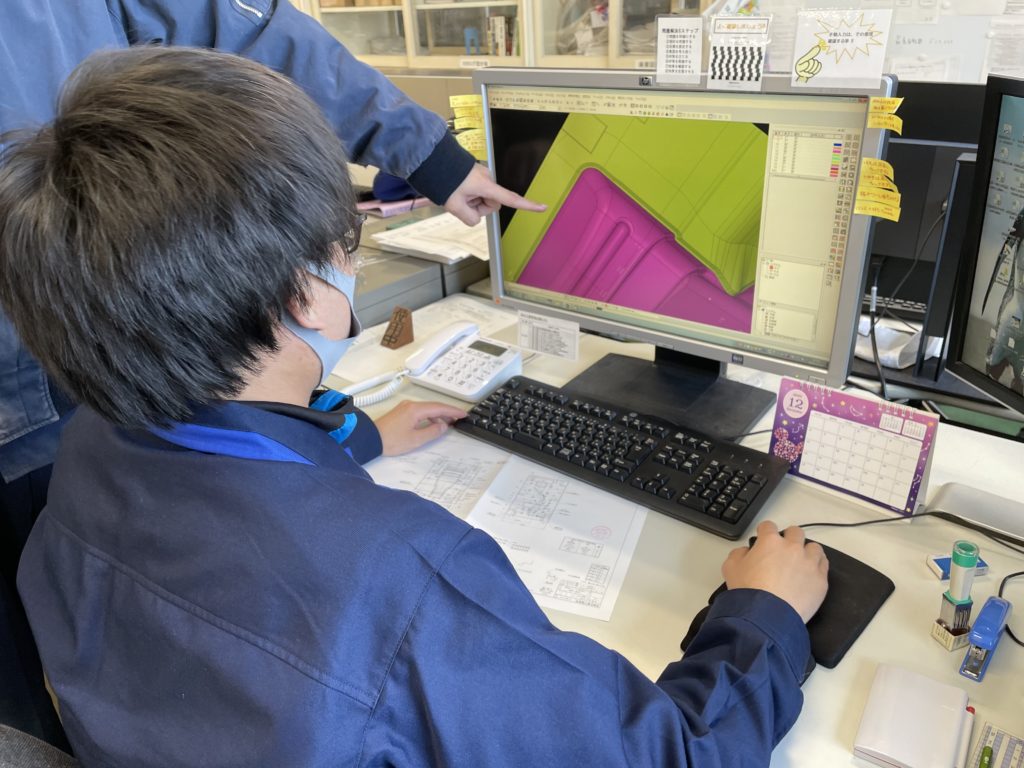

CAD&CAM
経験豊富なスタッフが、各種要望に応えます。

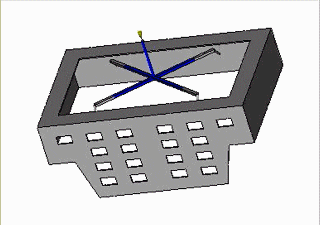

流動解析
流動解析により、ゲート位置の最適化、ウェルド位置の予測、エアトラップ位置の予測、反り解析などか可能です。

※サンプル動画の為、実際の弊社製作金型から成形される製品とは異なります。

金属加工

高精度品質の加工要望に応える

当社では、高精度加工の求めに応じて最新機械を設備し、客先の信頼に応えるべく高品質の安定性を高めております。
ISO9001取得により、品質マネジメントシステム要求事項に合致した品質管理の下、高品質製品を提供いたします。
4つの工場内に、10tクレーンやマシニングセンタを多数設置し、ブロー・射出共に大型の金型製作にも柔軟に対応できる体制をとっています。

品質重視
高精度の金型を製作するため、3次元測定機による測定を行っています。

加工設備

様々な加工要望に応える
マシニングセンタ、放電加工機、ワイヤー加工機、旋盤、細穴加工機、研削盤等、豊富に機械を取りそろえ、お客様のご要望にお応えします。

様々な材料への対応

弊社で加工経験のある材質は多岐にわたります。

アルミ系材料A5052 A5056 A6063 A7050 A7075 KN500 KN520 KN50S KN700 アルクイン300 アルミーゴ
鉄系材料S45C S48C S50C S53C S55C SPCC SS400 SCM435 SCM440 SCM445 SACM645 SK3 SKD11 SKD12 SKD61
ステンレスSUS303 SUS304 SUS403 SUS416 SUS420J2
鋳物FC200 ZAS
銅系材料C2801(真鍮) C3604(黄銅) MOLD-MAX(高熱伝導材) HR750(高熱伝導材) HIT75(高熱伝導材) 銅タングステン 銀タングステン MP-15
その他HK75 HK6 有機材(断熱板) 布入ベークライト ケイ素系バインダー ベスサーモU ポーセラックス ミオレックス KP4M HP1A HP4M

弊社の主力製品である金型は、一般機械部品よりも厳しい精度・品質が求められます。
JIS名で呼称されるような材料はミルシートと突き合わせないと品質保証できないことも多く、材料メーカのブランド品を使用することがほとんどです。
特にプリハードン材は、後で熱処理をする必要がないため、精度を求められる金型に多用します。
下記は弊社での使用実績です。

種類 JIS名,用途日立金属神戸製鋼所山陽特殊鋼住友金属大同特殊鋼日本高周波ウッデホルム使用硬度
HRc
合金工具鋼 高温焼き戻し用DC5362
一般用 SKD61DACDHAThermo50
プリハードン SC系SD18TPXZKPMAX13
プリハードン SCM-P20系SD6128
プリハードン SCM改系HPM2 HPM7SD100PXA30KPM3033
プリハードン SUS系HPM38
HPM77
S-STAR
G-STAR
STAVAX33
プリハードン SUS系PSL35
プリハードン SKD61FDACDH2F40
プリハードン P21HPM1
CENA1
NAK55
NAK80
40
焼入れ鋼 SKD11HPM31QCM8PD61360
時効処理鋼YAGMAS1C53
高速度工具鋼SKH51 YXR355-68

生産設備

CAD

CAD
CAM-TOOL3D1ライセンス
TOP.Solid/TOP.CAM3D1ライセンス
Space-E3D3ライセンス
Feature・CAM2D1ライセンス

流動解析

Autodesk Moldflow3D1ライセンス

加工設備

主要設備のスペックは、こちらでご確認下さい。
岐阜工場 主要保有機械スペック表

門型マシニングセンタ
NCマシニングセンタ
ワイヤー加工機
放電加工機
旋盤(普通、倣い、NC)
フライス盤(普通、倣い、NC)
ボール盤
研削盤(平面、ドリル)

その他

溶接機(レーザー、半自動MIG、TIG)
成形機(ブロー)
三次元測定機
粉砕機
ダイスポッター
